Impulsmembranventile mit Manifoldanschluss
1" bis 3" - mit integriertem Pilotventil oder pneumatisch angesteuert
Beschreibung
Diese Serie von Impulsmembranventilen umfasst Modelle mit Manifoldanschluss von 1“ bis 3“. Die Membranventile werden speziell zur Reinigung von Taschen-, Patronen-, Umschlag-, Keramik- und Metallfaserfiltern eingesetzt. Ob im niedrigen Druckbereich (von 0,5 bis 1,5 bar), oder im hohen Druckbereich (von 0,5 bis 7,5 bar) lassen sich die diversen Modelle flexibel einsetzen.
Sie haben eine Einlassöffnung in einem Winkel von 90° zum Auslass.
Modelle von 2" bis 3" sind mit Doppelmembran, 1" mit Einzelmembran, lieferbar. Die 1 ½“ Version ist wahlweise in beiden Versionen erhältlich.
Alle Ventile sind mit integriertem Pilotventil oder mit externer pneumatischer Ansteuerung verfügbar.
Optional bieten wir auch Versionen mit ATEX zertifizierten Pilotventilen an.
Ein durchdachter Aufbau und eine schnelle Lieferzeit an Ersatzteilen, wie Membranen, Federn und Spulen ermöglichen einfache Serviceeinsätze.
Materialien Impulsmembranventile mit Manifoldanschluss
In der folgenden Tabelle sind die Materialien der einzelnen Ventilbestandteile aufgelistet:
Ventilabdeckung
|
eloxiertes Aluminium
|
Ventilkörper
|
eloxiertes Aluminium
|
Pilot
|
Edelstahl
|
Membran
|
NBR (optional Viton)
|
Bolzen und Schrauben
|
Edelstahl
|
Membran-Trägerscheibe
|
Edelstahl
|
Membran-Feder
|
Edelstahl
|
Diese werden unterteilt in Varianten mit integriertem Pilotventil und Varianten mit externer pneumatischer Ansteuerung. Die folgenden Tabellen bieten eine Übersicht über die Standardventile mit Gewindeanschluss.
Ventile mit integriertem Pilotventil
Bei Bedarf liefern wir diese Ventile mit unterschiedlichen Gerätesteckern in Schutzklasse IP65. Unser Angebot umfasst neben den Standardsteckern beispielswiese auch Stecker mit Kabel, Stecker mit LED (und Kabel), sowie leuchtende Dichtungen zum Nachrüsten einer optischen Anzeige.
Typ
|
Anschlussgröße Ø |
Anzahl Membran |
min. Druck (bar) |
max. Druck (bar) |
Gewicht (kg) |
KV
|
CV
|
|---|---|---|---|---|---|---|---|
VNP406
|
¾"
|
1
|
0,5
|
7,5
|
0,55
|
10
|
11,6
|
VNP408
|
1"
|
1
|
0,5
|
7,5
|
0,65
|
21
|
24,4
|
VNP412
|
1½"
|
1
|
0,5
|
7,5
|
1,4
|
37
|
43,0
|
VNP414
|
1½"
|
2
|
0,5
|
7,5
|
1,5
|
44
|
51,2
|
VNP416
|
2"
|
2
|
0,5
|
7,5
|
2,5
|
78
|
90,7
|
VNP420
|
2½"
|
2
|
0,6
|
7,5
|
3,3
|
96
|
112
|
Spezifikationen Magnetspule
Die Impulsmembranventile mit integriertem Pilotventil können mit verschiedenen Magnetspulen ausgestattet werden. Auch Sonderversionen mit ATEX Zulassung sind möglich.
Spulenisolationsklasse
|
Klasse H
|
Spannungen
|
12 V DC (+10% max.) 18 W 24 V DC (+10% max.) 18 W 48 V DC (+10% max.) 18 W 110 V DC (+10% max.) 18 W 24 V 50/60 Hz (+10% max.) 38/31 VA 48 V 50/60 Hz (+10% max.) 41/32 VA 115 V 50/60 Hz (+10% max.) 63/53 VA 220/240 V 50/60 Hz (+10% max.) 46/37 VA |
Umgebungstemperaturbereich
|
−20°C - +60°C
|

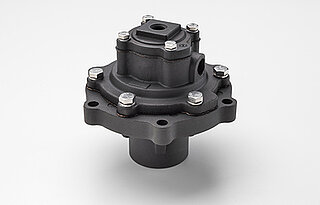

Ventile mit externer pneumatischer Ansteuerung
Für die externe Ansteuerung der Impulsmembranventile mit Pneumatik-Anschluss können auch unsere kompakten Pilotventilkästen verwendet werden, wodurch sich aufeinander abgestimmte Anlagen realisieren lassen.
Typ
|
Anschlussgröße Ø |
Anzahl Membran |
min. Druck (bar) |
max. Druck (bar) |
Gewicht (kg) |
KV
|
CV
|
|---|---|---|---|---|---|---|---|
VEM206
|
¾"
|
1
|
0,5
|
7,5
|
0,25
|
10
|
11,6
|
VEM208
|
1"
|
1
|
0,5
|
7,5
|
0,35
|
21
|
24,4
|
VEM212
|
1½"
|
1
|
0,5
|
7,5
|
1,1
|
37
|
43,0
|
VEM214
|
1½"
|
2
|
0,5
|
7,5
|
1,2
|
44
|
51,2
|
VEM216
|
2"
|
2
|
0,5
|
7,5
|
2,2
|
78
|
90,7
|
VEM220
|
2½"
|
2
|
0,6
|
7,5
|
3
|
96
|
112
|
